数控单轴分条机（非标版2500）
 |
 |
|

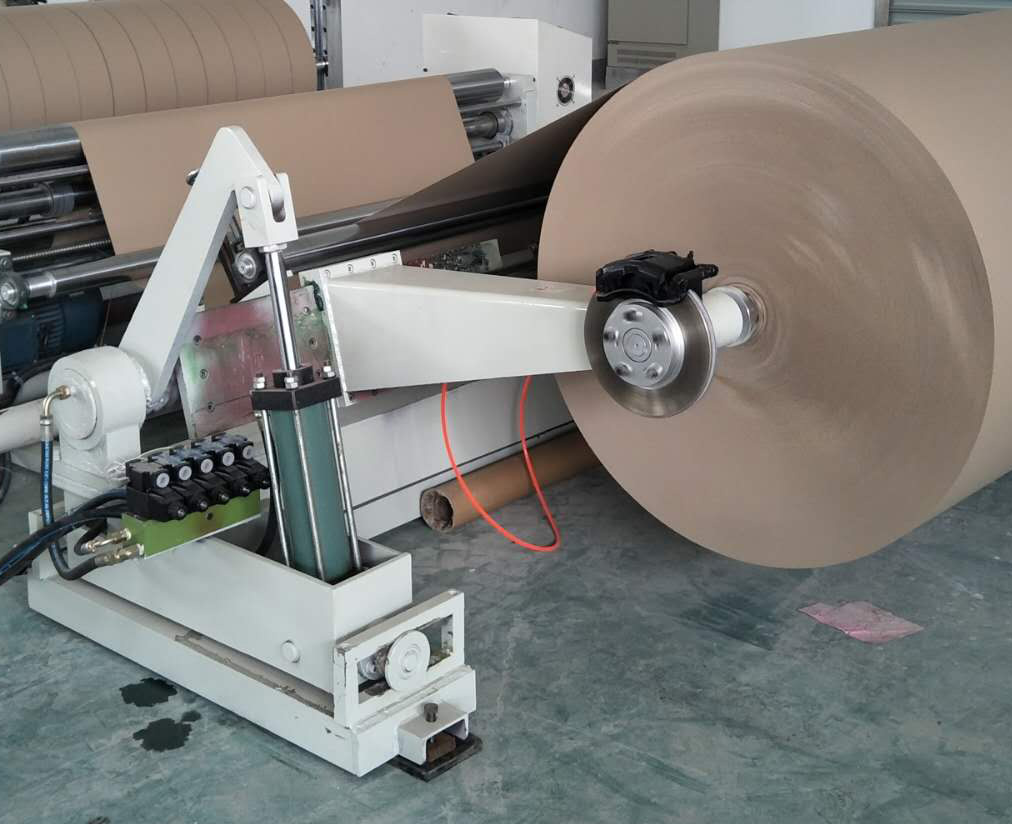

手动液压刹车 |

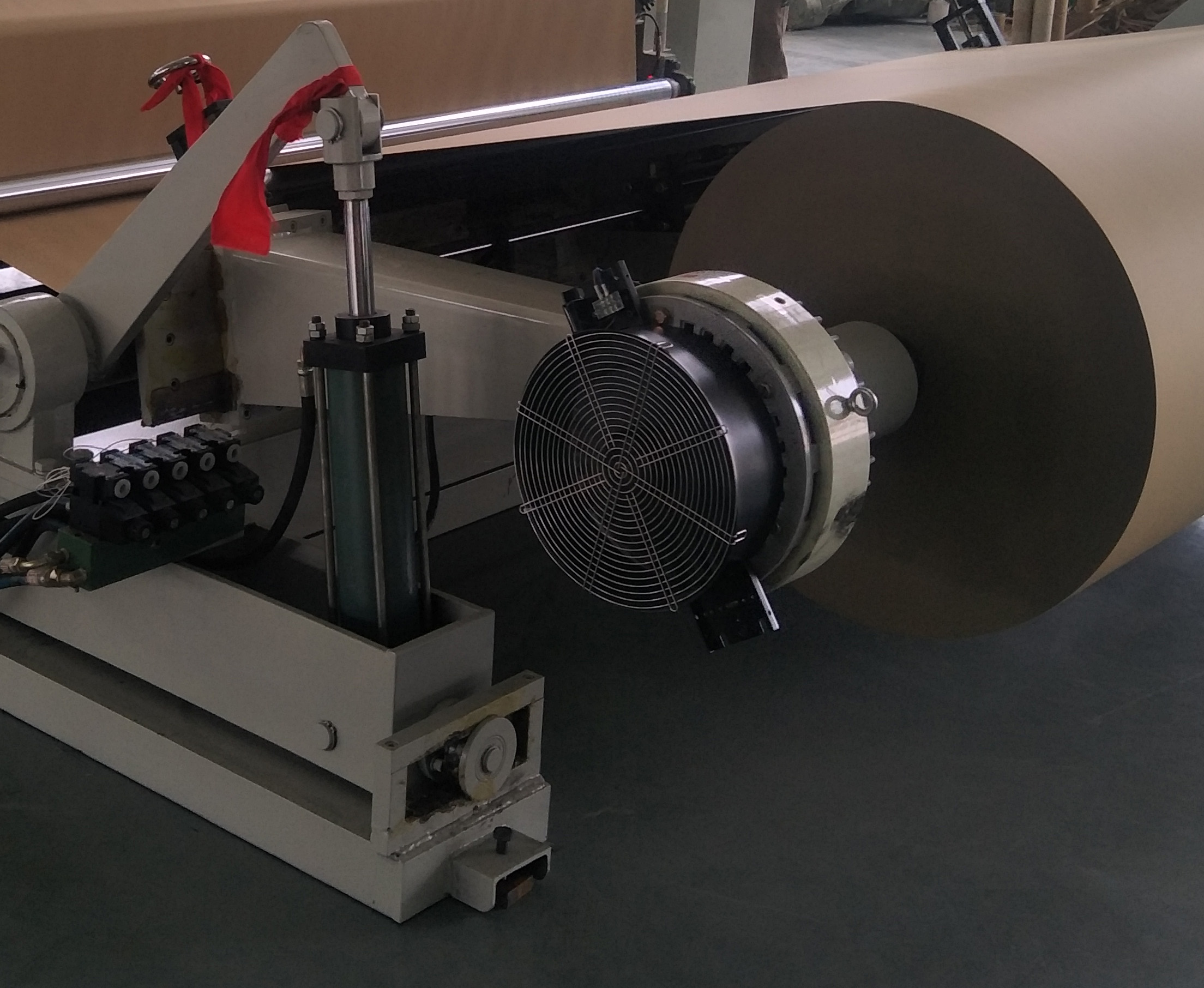

磁粉全自动张力控制刹车 |
功能描述：
FA-2500-150 为非标型单轴分条机
可分条收卷宽幅长度为2500mm机型，收卷直径φ1300mm
单轴收卷，重心低，收卷速度快，收卷直径大而且收卷结实。
机械结构比标准机型加长，收卷速度最高可达150米每分钟。
备注：刹车控制方式有：磁粉张力全自动控制和手动液压刹车两种方式，客户下单采购时根据实际需要选择。
产品特点:
高速数控原纸分条机是在生产过程中根据不同的需要将宽幅卷材分切-收卷成各种适合生产需要的窄幅卷材。分条工艺包括原料纸卷的分切和成品纸卷收卷两个过程。本机是在原有电控系统的基础上增加了自动对边、自动调刀定位等功能，使机械性能达到了理想的效果，使机械在高速运转中更加稳定，收卷平整，操作简单方便，安全可靠，耐用性强。本机采用快速上卷、卸卷设计，一步到位。上料、卸料只需按开关即可自动完成。采用无级调速系统，使用时通过人工无级调速机器速度。操作人机界面使用三菱触摸彩屏，可直接输入多种规格分条宽度，并设有手动、自动转换功能。
主要技术参数:
|
原纸宽度范围 |
800-2500mm |
|
原纸最大直径 |
1300mm |
|
原纸克重范围 |
60-500G |
|
分条最小边宽 |
40MM |
|
收卷最大直径 |
1300MM |
|
分条速度/分钟 |
150米/分 |
|
上料方式 |
液压（无轴） |
|
下料方式 |
自动 |
|
收卷方式 |
单轴 φ76 |
|
刹车方式 |
油压-手动/磁粉-全自动 |
|
调刀定位 |
半自动 / 手动 |
|
夹料锥度头 |
标配3寸(6/8/12可选择) |
|
切刀 |
20套 |
|
计米方式 |
自动 |
|
调速控制 |
变频调速 |
|
输入电压 |
380 （3P) |
电控配置
|
主机功率 |
11KW |
|
变频器 |
三菱 |
|
PLC控制器 |
三菱 |
|
触摸屏 |
三菱 |
|
主轴轴承 |
|
