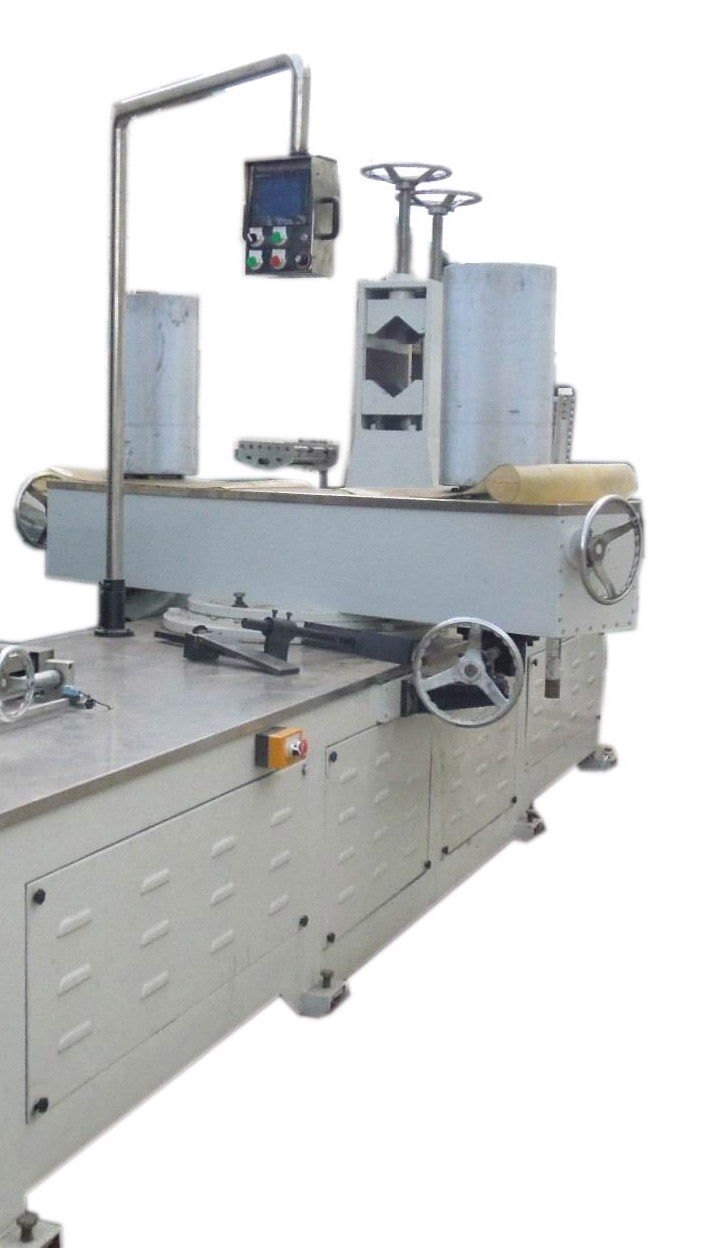

两头机型 |

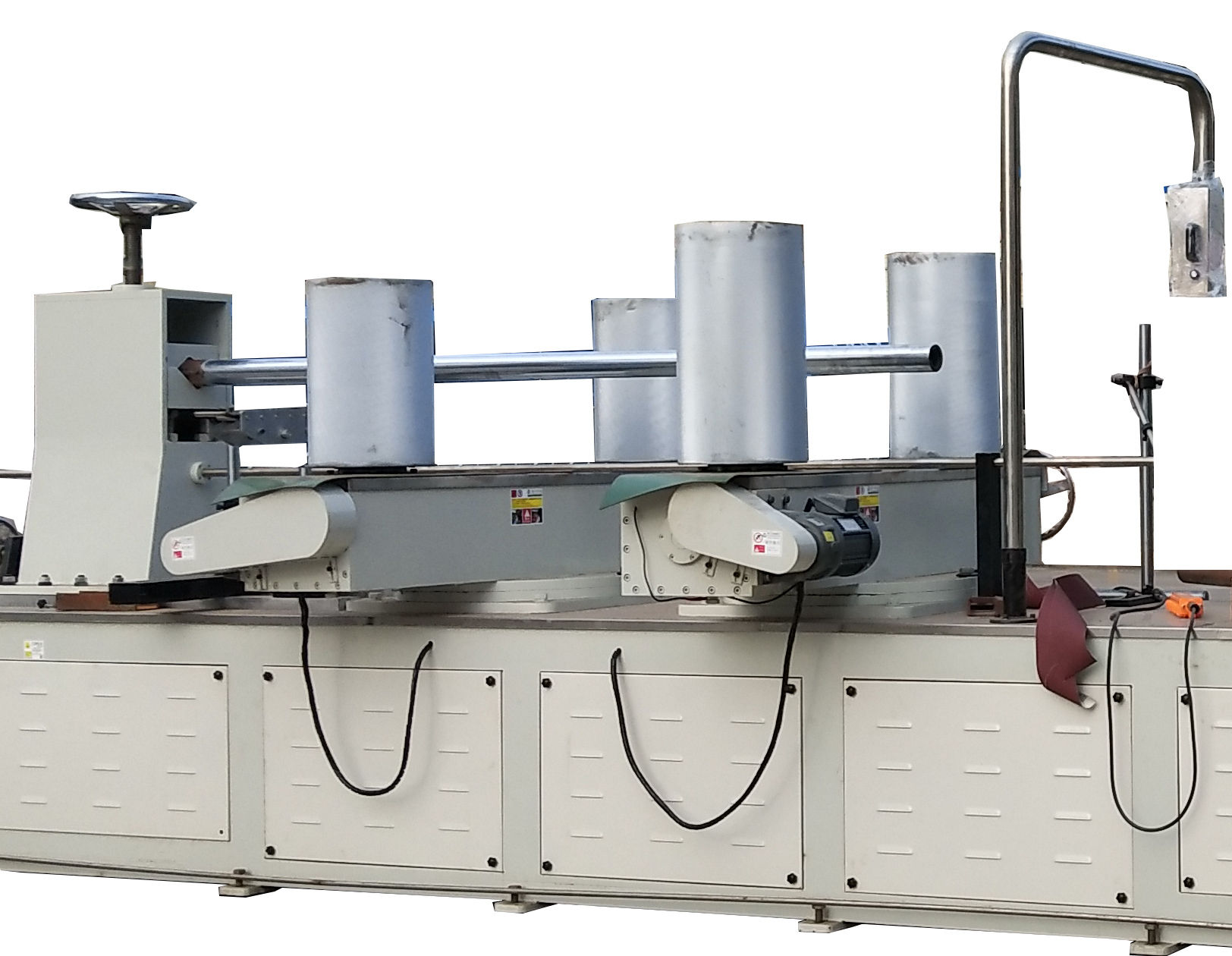

四头机型 |
功能描述：
1、模具采用双定位卡夹固定 ,更换方便。卷管皮带轮机头有两机头和四机头可选
2、皮带主轴箱自动摆角度(4机头）.主机自动摆角度均可采用电机控制,摆动角度只需按摆角度开关即可，省了传统方式更换模具时要移动胶水架和上纸架的麻烦。
3、传动部份超静音设计，精密的传动结构，高效率、低故障。
4、主电采用变频无极调速，切刀采用伺服同步跟踪精切。
5、采用PLC控制系统，触摸屏操作界面，人机界面易学，易操作。故障自动诊断并预警反馈在触摸屏上。
6、根据产量需要，可以设定多批次批量生产，生产完成后自动停机。
主要技术参数:
|
最大纸管生产速度 米/分钟 |
3-8米 |
|
最大纸管直径mm |
Φ500mm |
|
最小纸管直径mm |
Φ76mm |
|
纸张层数 /层 |
5-40层 |
|
纸管最大厚度 |
8-20mm |
|
切刀方式 |
电锯片或是单液压圆刀 |
|
皮带轮机头 |
2或是4个 |
|
皮带轮摆角度 |
有 |
|
主机摆角度 |
有 |
|
胶水架层数 |
35-40层 |
|
上胶方式 |
双面上胶 |
|
操作人数 |
3--4人 |
|
调速控制 |
变频器 |
|
输入电压 |
380V （3P） |
|
主机功率 |
45KW |
|
变频器 |
三菱 |
|
PLC控制器 |
三菱 |
|
触摸屏 |
三菱 |
|
伺服电机 |
三菱 |
出机标准配件
|
主机 |
1台 |
|
收料台 |
1个 |
|
模具 |
1支φ100mm以下 |
|
皮带 |
1条 |
|
面纸过胶架 |
1个 |
|
底纸过蜡架 |
1个 |
|
胶水架 |
1个 |
|
上纸架 |
标配是普通十字上纸架， |
|
工具箱 |
1个 |
